Sony investe quase US$ 1 bilhão no desenvolvimento de sensores CMOS empilhados
Com o investimento, a empresa espera produzir 60 mil wafers mensais do produto até o final de 2013.

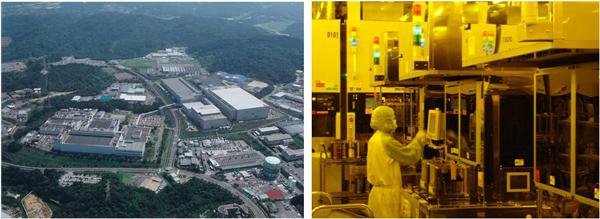

(Fonte da imagem: Reprodução/Sony Global)
A Sony anunciou nesta sexta-feira (22 de junho) investimentos de 80 bilhões de yens (US$ 994 milhões) em seu Centro de Tecnologia de Nagasaki. O local é conhecido pela fabricação de sensores CMOS empilhados, que permitem a captura de fotografias com maior qualidade e possibilitam que smartphones capturem vídeos HDR.
Ao contrário da tecnologia tradicional, que coloca circuitos lado a lado, os produtos desenvolvidos pela empresa possuem partes empilhadas entre si. Além de proporcionar o registro de imagens com uma qualidade melhor, a técnica permite a criação de dispositivos mais finos sem que isso resulte em uma perda de desempenho.
Com o investimento, a empresa aumentar sua capacidade de produção para 60 mil wafers mensais até o final de 2013. Isso gera a expectativa de que, ainda no ano que vem, devemos ver o anúncio de smartphones e câmeras digitais compactas com sensores muito mais sensíveis e eficientes do que os atuais.
Fonte: Sony Global
